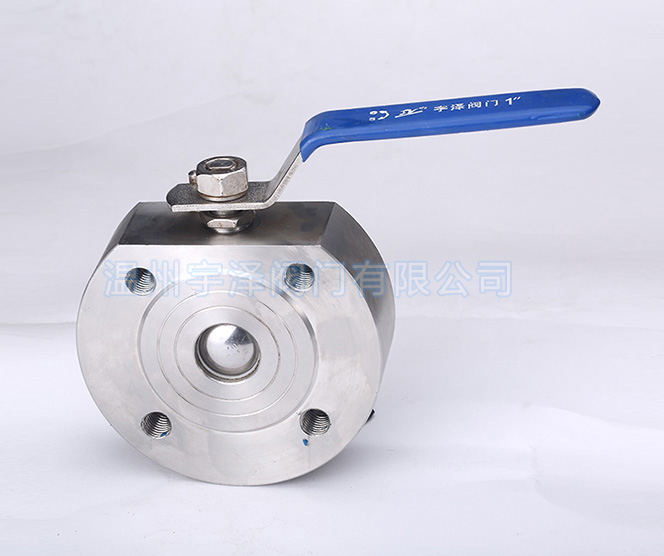

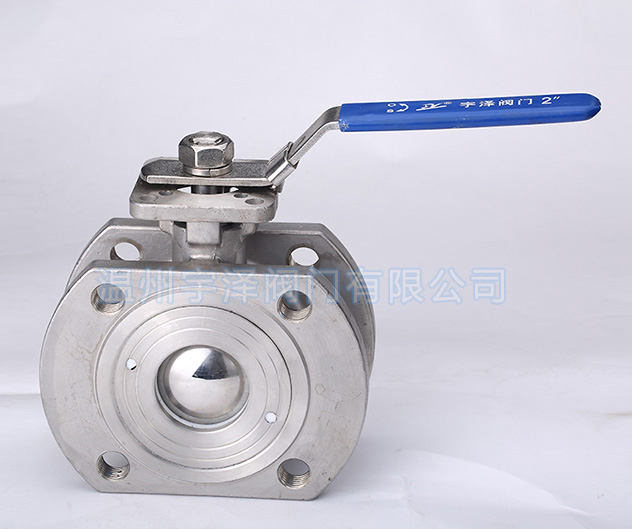

Q71F加长杆法兰对夹式球阀

产品介绍

产品名称	加长杆法兰对夹式球阀
产品型号	Q71F
公称通径	DN15-200
压力范围	1.6-32MPa
阀体材质	铸钢丨不锈钢（304L/R、316L/R）

Q71F加长杆法兰对夹式球阀是经过改进后的新一代比较短法兰距球阀，球芯通道形状有矩形、V形及O形。对夹式薄型球阀具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行调节或切断控制。适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-20～150～300℃
驱动方式：手动、气动、电动等。
公称压力：1.6～2.5MPa

要零部件材料：

序号NO	零件名称	材质
1	阀体	不锈钢CF8M/CF8	碳钢WCB
2	球	不锈钢316/304	不锈钢SS304
3	密封垫	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	阀杆	不锈钢316/304	不锈钢SS304
5	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
6	定位锁	不锈钢304	不锈钢SS304
7	手柄	不锈钢304	不锈钢SS304
8	阀杆螺母	不锈钢304	不锈钢SS304
9	填料压盖	不锈钢304	不锈钢SS304
10	手柄套	塑料	塑料
11	密封瓶帽	不锈钢316/304	不锈钢SS304
12	垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

主要连接尺寸单位：mm>

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"
d	15	20	25	29	38		62	76	92	110	145	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3

标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998

浙江宇泽阀门有限公司专注于对夹式球阀，为用户提供加长杆法兰对夹式球阀选型、设计、非标订制，常规加长杆法兰对夹式球阀咨询，我们可提供加长杆法兰对夹式球阀相关标准、图纸、参数、使用说明及原理介绍，方便用户根据实际需求做出合理的选型。

序号NO	零件名称	材质
1	阀体	不锈钢CF8M/CF8	碳钢WCB
2	球	不锈钢316/304	不锈钢SS304
3	密封垫	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	阀杆	不锈钢316/304	不锈钢SS304
5	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
6	定位锁	不锈钢304	不锈钢SS304
7	手柄	不锈钢304	不锈钢SS304
8	阀杆螺母	不锈钢304	不锈钢SS304
9	填料压盖	不锈钢304	不锈钢SS304
10	手柄套	塑料	塑料
11	密封瓶帽	不锈钢316/304	不锈钢SS304
12	垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

主要连接尺寸单位：mm>

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"
d	15	20	25	29	38		62	76	92	110	145	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3
