电磁阀的符号有什么含义,各种符号代表什么意思?
发布时间:2016-03-07  浏览:

电磁阀的符号有什么含义吗?相信有不少人不懂,那么,今天,小编就将电磁阀符号的含义详解一下,每一个符号锁代表的意思是什么,希望可以帮助各位菜鸟,快速掌握关于电磁阀的知识,下面马上来看看吧。

电磁阀符号详解,各个符号锁代表的意思

对于,是指对电磁阀功能进行描述的示意图,通常应用于气动系统设计及产品标识上,以供气动系统设计人员及电磁阀使用者了解产品功能。在设计过程中,常常需要看气路图。各种电磁阀化身为各自相应的气动符号出现在图纸上,这种表示方式,就是电磁阀符号。

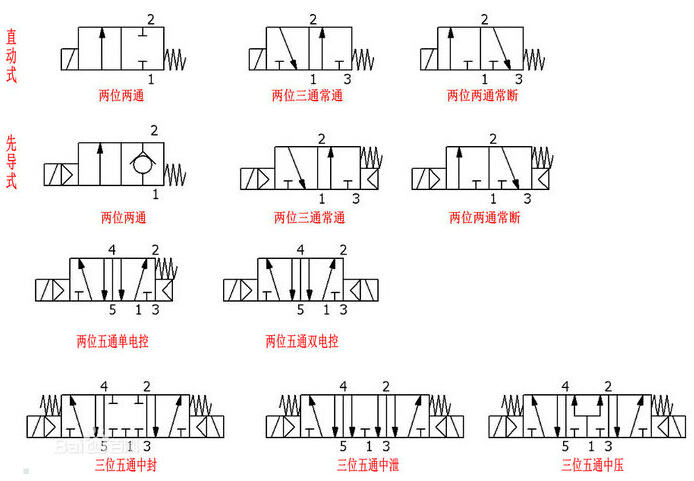

我们先了解怎么区分电磁阀的驱动部分:电磁阀符号由方框、箭头、“T”和字符构成。电磁阀图形符号的含义一般如下:

1、用方框表示阀的工作位置,每个方框表示电磁阀的一种工作位置,即“位”,有几个方框就表示几“位”,如二位电磁阀表示有两种工作位置。

2、方框外部连接的接口数有几个,就表示几“通”;(一个方框内存在几个字母或者几个口,就是“几通”);

3、方框内符号“┻”或“┳”表示该通路不通;

4、方框内的箭头表示油路处于接通状态,但箭头方向不一定表示液流的实际方向;

5、一般,阀与系统供气路连接的进气口用字母p表示; 阀与系统回气路连通的回油/回气口用R(有时用S)表示; 而阀与出气口用a、b等表示。 (换向阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。一般应连接在换向阀的常态位上。)
