气动高压球阀的特性工作原理以及相关技术参数

作者:对夹式薄型球阀  发布时间:2016-03-19  浏览:

气动高压球阀的特性工作原理以及相关技术参数介绍,对于高压球阀并不了解的朋友,请仔细看下哦。今天,小编与大家分享的是Q611N-320C气动高压球阀,该球阀分为气动内螺纹高压球阀和气动焊接高压球阀。可采用智能控制与定位,与电气阀门定位器配套,输入4-20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。台臣阀门气动高压球阀按其密封性能分为金属密封与软密封。气动高压球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动高压球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动内螺纹高压球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

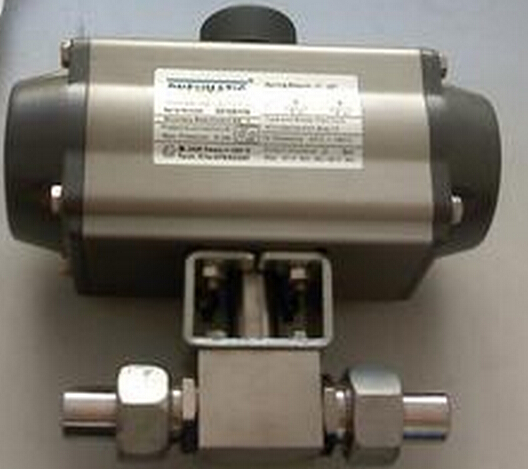

气动高压球阀

气动高压球阀技术参数:

公称通径:DN(mm)15-100、1/2”-4”
阀体形式:整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上);
公称压力:PN16.0-25.0 MPa;ANSI 150-900LB;
连接形式:法兰式、焊接式、螺纹式;
密封填料:V型聚四氟乙烯填料、柔性石墨填料等;
阀芯形式:O型球体阀芯;
流量特性:近似快开特性;
动作范围:0~90°、0~360°;
泄露量Q 按GB/T4213-92,小于额定KV0.01%;
基本误差:带定位器:小于全行程的±2%;
配置执行机构:GT、AT、ST、SR系列单双作用气动执行器;
控制方式:开关两位控制能、4~20mA模拟量信号控制;
供气压力:0.4~0.7MPa;
气源接口:G1/4"、G1/8"、G3/8"、G1/2";
环境温度:-30~+70℃
作用形式:单作用执行机构、双作用执行机构
可配附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
驱 动 压缩空气4~7bar(可带手轮)
阀体材质 A105、不锈钢316L、316、304、304L
